Аппараты для стыковой сварки полимерных труб Monster

0
0
Показывать по: товаров на странице
Аппарат для стыковой сварки полимерных труб MONSTER 160 EL
Ø соединяемых труб, мм 40 ÷ 160
Потребляемая мощность, кВт 2,2
Напряжение, В 220
Арт. monstr-160el В наличии 4 904.24 руб. Просмотр
Аппарат для стыковой сварки полимерных труб MONSTER 160 HL
Ø соединяемых труб, мм 40 ÷ 160
Потребляемая мощность, кВт 1,3
Напряжение, В 220
Арт. monstr-160hl Под заказ 3 735.20 руб. Просмотр
Гидравлический сварочный аппарат MONSTER 160Э
Ø соединяемых труб, мм 40 ÷ 160
Потребляемая мощность, кВт 2,8
Напряжение, В 220
Арт. monstr-160gl Под заказ 9 580.37 руб. Просмотр
Гидравлический сварочный аппарат MONSTER 160М
Ø соединяемых труб, мм 40 ÷ 160
Потребляемая мощность, кВт 1,3
Напряжение, В 220
Арт. monstr-160m Под заказ 7 242.30 руб. Просмотр
Гидравлический сварочный аппарат MONSTER 160 МЭ
Ø соединяемых труб, мм 40 ÷ 160
Потребляемая мощность, кВт 2,2
Напряжение, В 220
Арт. monstr-160me Под заказ 8 382.82 руб. Просмотр
Аппарат для стыковой сварки полимерных труб MONSTER 225 EL
Ø соединяемых труб, мм 63 ÷ 225
Потребляемая мощность, кВт 3,2
Напряжение, В 220
Арт. monstr-225el Под заказ 5 531.52 руб. Просмотр
Аппарат для стыковой сварки полимерных труб MONSTER 225 HL
Ø соединяемых труб, мм 63 ÷ 225
Потребляемая мощность, кВт 1,9
Напряжение, В 220
Арт. monstr-225hl Под заказ 4 505.05 руб. Просмотр
Гидравлический сварочный аппарат MONSTER 225Э
Ø соединяемых труб, мм 63 ÷ 225
Потребляемая мощность, кВт 3,4
Напряжение, В 220
Арт. monstr-225gl Под заказ 11 918.43 руб. Просмотр
Гидравлический сварочный аппарат MONSTER 225 М
Ø соединяемых труб, мм 63 ÷ 225
Потребляемая мощность, кВт 3,4
Напряжение, В 220
Арт. monstr-225m Под заказ 8 981.60 руб. Просмотр
Гидравлический сварочный аппарат MONSTER 225 МЭ
Ø соединяемых труб, мм 63 ÷ 225
Потребляемая мощность, кВт 3,4
Напряжение, В 220
Арт. monstr-225me Под заказ 10 378.73 руб. Просмотр
Аппарат для стыковой сварки полимерных труб MONSTER 315 HL
Ø соединяемых труб, мм 75 ÷ 315
Потребляемая мощность, кВт 2,9
Напряжение, В 220
Арт. monstr-315hl Под заказ 6 329.89 руб. Просмотр
Аппарат для стыковой сварки полимерных труб MONSTER 315 EL
Ø соединяемых труб, мм 75 ÷ 315
Потребляемая мощность, кВт 4,2
Напряжение, В 220
Арт. monstr-315el Под заказ 8 839.03 руб. Просмотр
Технические характеристики:
МодификацияMonster-160ElMonster-160HlMonster-160ЭMonster-225ElMonster-225HlMonster-225ЭMonster-315ElMonster-315HlMonster-315Э
Диаметр свариваемых труб, мм40 ÷ 16063 ÷ 22575 ÷ 315
Стандартные вкладыши, мм40, 50, 63, 75, 90, 110, 125, 140, 16063, 75, 90, 110, 125, 140, 160,  180, 200, 22575, 90, 110, 125, 140, 160,  180, 200, 225, 225, 250б 280, 315
Мощность, кВт 2,21,32,8 3,21,93,4 4,22,44,8
Вес, кг 6156100  6964115 9884138
Материалы свариваемых трубPE,PP,PVDF
Центратор
Нагреватель
Торцеватель мех
Торцеватель электр
Гидростанция



Метод стыковой сварки ПНД используется для соединения труб, имеющих диаметр больше, чем 50 мм, и толщину стенок – свыше 5 мм. В основе этого способа сварки лежит нагрев торцевых частей труб при контакте с нагревательным элементом (плитой) до необходимого состояния вязкости полиэтилена, при котором становится возможным крепкое соединение расплавленных частей на молекулярном уровне.

Технологию сварки полиэтиленовых труб можно разделить на следующие этапы:

  • Монтаж и центровка концов труб в зажимах сварочного аппарата. Торцевание при помощи ножей.
  • Визуальная проверка точности совпадения свариваемых торцов. При этом уделяется особое внимание величине зазора.
  • Нагрев и оплавление поверхности труб с помощью специального инструмента.
  • Удаление из области сварки нагревательного элемента.
  • Соединение труб под давлением

Кроме того, в процессе стыковой сварки ПНД труб очень важно контролировать следующие параметры:

  • Температуру элемента, при помощи которого происходит нагрев.
  • Время нагрева.
  • Величину оплавления материала.
  • Давление во время процесса нагрева и при охлаждении

 Сегодня эксперты выделяют целый ряд важных достоинств сварки полиэтиленовых труб встык. Во-первых, данный процесс исключает человеческий фактор, тем самым обеспечивается неизменно отличное качество всех соединений. Во-вторых, осуществляется автоматический контроль процесса. То есть каждый сварочный стык сопровождается письменным заключением о качестве. Также во время работы сварочного аппарата ведется учет как типов и размеров свариваемых труб, так и времени, затраченного аппаратом на сварку.

Для сварки полиэтиленовых труб современный рынок предлагает несколько видов специальных аппаратов:

  • аппараты, имеющие механический привод;
  • аппараты, имеющие гидравлический привод;
  • аппараты, использующие программное управление.

Отличительные особенности аппаратов для стыковой сварки ПЭ труб Volzhanin Monster:

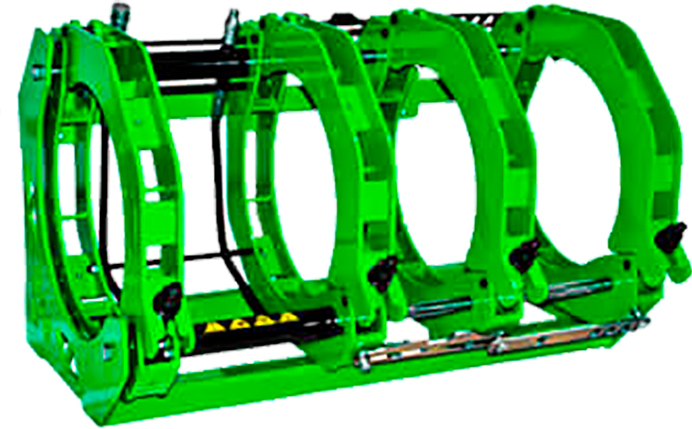

  • Центратор:
    – Запатентованная конструкция рамы, позволяющая работать в трех положениях наклона к горизонту без дополнительной переналадки
    – Технологичная рама, устойчивая к кручению и изгибу
    – Компоновка 1+1 позволяет производить работы по сварке труб с различными соединительными деталями
    – Контроль сварочного усилия при помощи динамометрического ключа
    – Редукционные вкладыши для крепления труб меньшего диаметра
    – Площадь сечения поршня гидроцилиндра позволяет развивать усилие необходимое для сварки полиэтиленовых труб с SDR от 41 до 6
    – Механизм отрывателя позволяет отводить прилипшее зеркало нагревательного элемента от торца трубы
  • Нагреватель:
    – Ремонтопригодный нагревательный элемент
    – Система нагревательных элементов обеспечивает равномерное распределение температуры по всей поверхности зеркала (±1°С), не зависимо от размера зеркала 160 – 1600 мм
    – Цифровой терморегулятор позволяет установить любой температурный режим, и поддержать его на всем этапе сварочного процесса
  • Торцеватель электрический:
    – Высокий крутящий момент и запас мощности, обеспечивает высокую надежность торцевателя
    – Минимальное количество сопрягаемых деталей, что обеспечивает максимальное торцевое биение и, как следствие, минимальный зазор можду торцов труб
  • Ручной насос:
    – Отсутствие подключения к электрической сети
    – Развивает необходимое и достаточное усилие для сварки труб диаметром до 400 мм

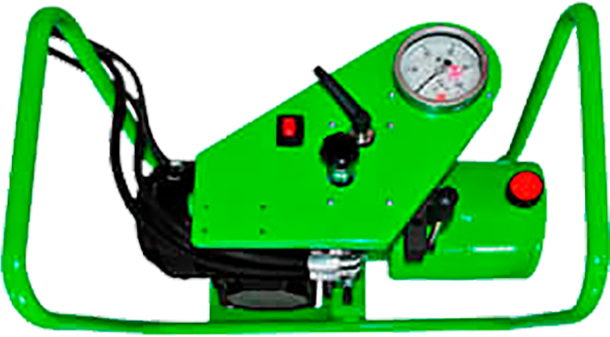

  • Маслостанция:
    – Металлический кожух и защитная рама
    – Минимальное количество соединений, что позволяет минимизировать падение дваления в системе и упростить монтаж узлов станции
    – Гидроаккумулятор обеспечивает поддержание дваления на всех этапах сварочного процесса
    – Обособленный электрический блок в составе маслостанции, позволяет уменьшить количество переносимых узлов станка
  • Бокс:
    – Предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Оборудован защитными экранами для предотвращения повреждения антипригарного покрытия, а также для защиты оператора от случайного контакта с горячим нагревательным элементом

  • Гарантия 1,5 года

Дополнительные принадлежности:


  • Комплект запасных ножей
  • Опорные ролики:
    – Пара роликов позволяет варить трубы всего размерного ряда группы
    – Простота конструкции залог надежной работы на протяжении долгих лет
